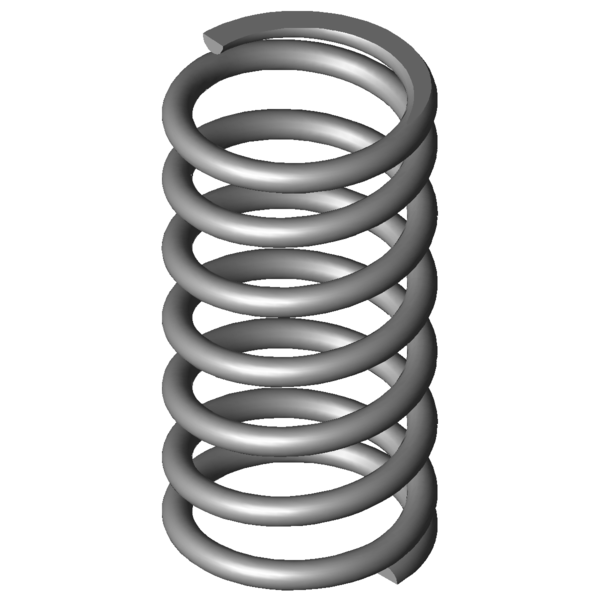

| Tipo di materiale |
1.4310 |
- |
Tipo di materiale |
| Condizione delle estremità della molla |
Piana e spianata |
- |
Condizione delle estremità della molla |
| F1 |
|
N |
Forza della molla precaricata |
| L1 |
|
mm |
Lunghezza della molla precaricata |
| s1 |
|
mm |
Sezione della molla precaricata |
| F2 |
|
N |
Forza della molla caricata |
| L2 |
|
mm |
Lunghezza della molla caricata |
| s2 |
|
mm |
Sezione della molla caricata |
| d |
10 |
mm |
Diametro del filo |
| Di |
|
mm |
Diametro interno della spira |
| D |
80 |
mm |
Diametro medio delle spire |
| De |
90 |
mm |
Diametro esterno delle spire |
| Dd |
68 |
mm |
Diametro maggiore della spina |
| Dh |
93 |
mm |
Diametro minore del cono |
| L0 |
175 |
mm |
Lunghezza della molla non caricata |
| Lk |
|
mm |
Lunghezza libera di flessione |
| Fn |
2772,283 |
N |
Allungamento sotto carico massimo statico |
| Ln |
85,78 |
mm |
Lunghezza minima a carico statico |
| sn |
89,22 |
mm |
Escursione elastica massima a carico statico |
| Fndyn |
2604,803 |
N |
Allungamento sotto carico massimo dinamico |
| Lndyn |
91,17 |
mm |
Lunghezza minima a carico dinamico |
| shdyn |
10,25 |
mm |
Escursione elastica massima a carico dinamico |
| S |
30 |
mm |
Passo della molla (da centro spira a centro spira) |
| n |
5,5 |
pezzo |
Numero di spire elastiche |
| nt |
|
pezzo |
Numero di spire totali |
| R |
31,072 |
N/mm |
Costante della molla |
| Gew |
1170,2306 |
g |
Peso dell’articolo |
| Fntol |
159 |
N |
(+/-) Tolleranza allungamento sotto carico massimo statico |
| Fndtol |
157 |
N |
(+/-) Tolleranza allungamento sotto carico massimo dinamico |
| Detol |
1 |
mm |
(+/-) Tolleranza del diametro delle spire |
| L0tol |
3,08 |
mm |
(+/-) Tolleranza lunghezza molla non caricata |
| PG |
#AY |
- |
Gruppo di prezzo di questo articolo |
| F1tol |
|
N |
(+/-) Tolleranza forza della molla precaricata |
| F2tol |
|
N |
(+/-) Tolleranza forza della molla caricata |
