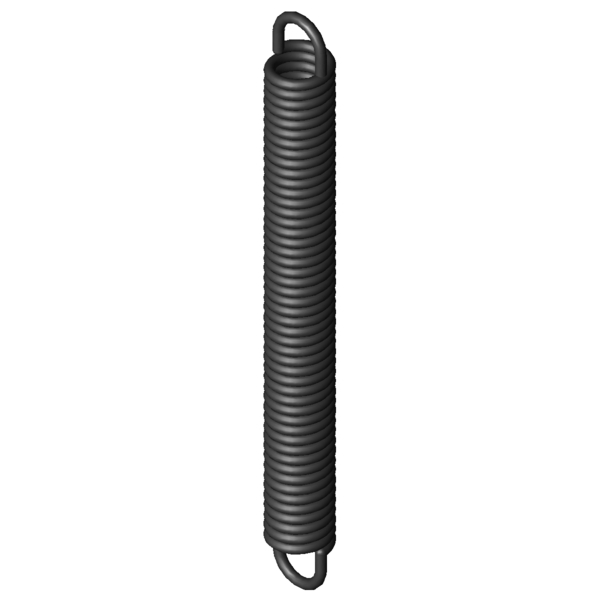

FormelzeichenWertEinheitBeschreibung
Material
EN 10270-1
-
Werkstoffart
Ösenform
1/1 deutsche
-
Ösenform
F1
-
N
Kraft der Feder vorgespannt
L1
-
mm
Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1
-
mm
Strecke der Feder vorgespannt
F2
-
N
Kraft der Feder gespannt
L2
-
mm
Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2
-
mm
Strecke der Feder gespannt
Ösenstellung
180
°
Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d
0,5
mm
Drahtdurchmesser
D
-
mm
Mittlerer Windungsdurchmesser
De
3
mm
Äußerer Windungsdurchmesser
Dh
3,9
mm
Kleinster Hülsendurchmesser
L0
28
mm
Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk
24,75
mm
Länge des unbelasteten Federkörpers mit Vorspannung
Ln
-
mm
Größte Länge bei statischer Belastung
sn
18,72
mm
Größter Federweg bei statischer Belastung
Fn
16,93
N
Höchstkraft bei statischer Belastung
n
-
Stück
Anzahl der federnden Windungen
nt
-
Stück
Anzahl der Windungen
Lh
1,62
mm
Abstand der Öseninnkante vom Federkörper
R
0,84
N/mm
Federrate
F0
1,221
N
Innere Vorspannkraft
Fntol
1,5
N
(+/-) Toleranz bei statischer Höchstkraft
L0tol
0,8
mm
(+/-) Toleranz für ungespannte Länge
Detol
0,1
mm
(+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol
37
Grad
Toleranz Ösenstellung
Gewicht
0,6142
g
Gewicht des Artikels
Preisgruppe
ZD
-
Preisgruppe für diesen Artikel
