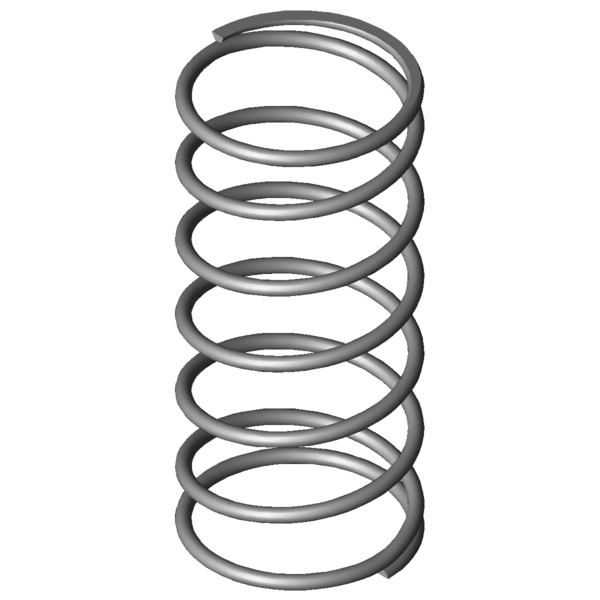

SymboleWartośćJednostkaOpis
Materialu
1.4310
-
Rodzaj materialu
Stan końców sprężyny
Przyłożone i zeszlifowane
-
Stan końców sprężyny
F1
-
N
Siła sprężyny z napięciem wstępnym
L1
-
mm
Długość sprężyny z napięciem wstępnym
s1
-
mm
Ugięcie sprężyny z napięciem wstępnym
F2
-
N
Siła sprężyny obciążonej siłą
L2
-
mm
Długość sprężyny obciążonej siłą
s2
-
mm
Ugięcie sprężyny przy obciążeniu siłą
d
7
mm
Srednica drutu
Di
-
mm
Wewnętrzna średnica zwoju
D
98
mm
Średnia średnica zwoju
De
105
mm
Zewnętrzna średnica zwoju
Dd
89,3
mm
Maksymalna średnica trzpienia
Dh
108,3
mm
Minimalna średnica tulei
L0
1000
mm
Długość swobodna
Lk
mm
Długość wyboczenia
Fn
658,685
N
Maksymalna siła przy obciążeniu statycznym
Ln
67,7
mm
Minimalna długość przy obciążeniu statycznym
sn
162,3
mm
Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn
626,218
N
Maksymalna siła przy obciążeniu dynamicznym
Lndyn
75,7
mm
Minimalna długość przy obciążeniu dynamicznym
shdyn
66,2
mm
Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S
40,545
mm
Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n
5,5
szt.
Ilość zwojów sprężynujących
nt
-
szt.
Całkowita ilość zwojów
R
4,058
N/mm
Sztywnosc sprezyny
Gew
702,4309
g
Waga artykułu
Fntol
51,02
N
(+/-) Tolerancja statycznej siły maksymalnej
Fndtol
55,1
N
(+/-) Tolerancja maksymalnej siły dynamicznej
Detol
1,5
mm
(+/-) Tolerancja średnicy zwoju
L0tol
10
mm
(+/-) Tolerancja długości swobodnej sprężyny
PG
#AY
-
Grupa cenowa tego artykulu
F1tol
-
N
(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol
-
N
(+/-) Tolerancja siły sprężyny obciążonej siłą
