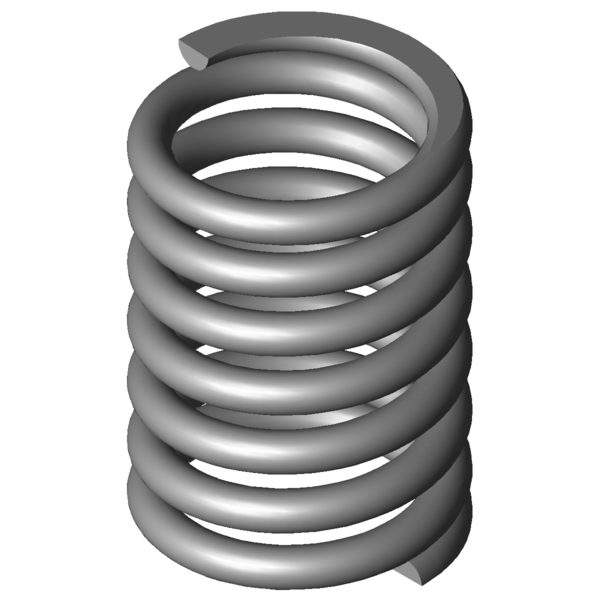

SymboleWartośćJednostkaOpis
Materialu
1.4310
-
Rodzaj materialu
Stan końców sprężyny
Przyłożone i zeszlifowane
-
Stan końców sprężyny
F1
-
N
Siła sprężyny z napięciem wstępnym
L1
-
mm
Długość sprężyny z napięciem wstępnym
s1
-
mm
Ugięcie sprężyny z napięciem wstępnym
F2
-
N
Siła sprężyny obciążonej siłą
L2
-
mm
Długość sprężyny obciążonej siłą
s2
-
mm
Ugięcie sprężyny przy obciążeniu siłą
d
6
mm
Srednica drutu
Di
-
mm
Wewnętrzna średnica zwoju
D
40
mm
Średnia średnica zwoju
De
46
mm
Zewnętrzna średnica zwoju
Dd
32,9
mm
Maksymalna średnica trzpienia
Dh
47,2
mm
Minimalna średnica tulei
L0
1000
mm
Długość swobodna
Lk
mm
Długość wyboczenia
Fn
499,347
N
Maksymalna siła przy obciążeniu statycznym
Ln
50,5
mm
Minimalna długość przy obciążeniu statycznym
sn
15,5
mm
Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn
410,753
N
Maksymalna siła przy obciążeniu dynamicznym
Lndyn
53,25
mm
Minimalna długość przy obciążeniu dynamicznym
shdyn
12,75
mm
Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S
10,909
mm
Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n
5,5
szt.
Ilość zwojów sprężynujących
nt
-
szt.
Całkowita ilość zwojów
R
32,216
N/mm
Sztywnosc sprezyny
Gew
210,6415
g
Waga artykułu
Fntol
72,4
N
(+/-) Tolerancja statycznej siły maksymalnej
Fndtol
70,39
N
(+/-) Tolerancja maksymalnej siły dynamicznej
Detol
0,5
mm
(+/-) Tolerancja średnicy zwoju
L0tol
1,69
mm
(+/-) Tolerancja długości swobodnej sprężyny
PG
#AF
-
Grupa cenowa tego artykulu
F1tol
-
N
(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol
-
N
(+/-) Tolerancja siły sprężyny obciążonej siłą
